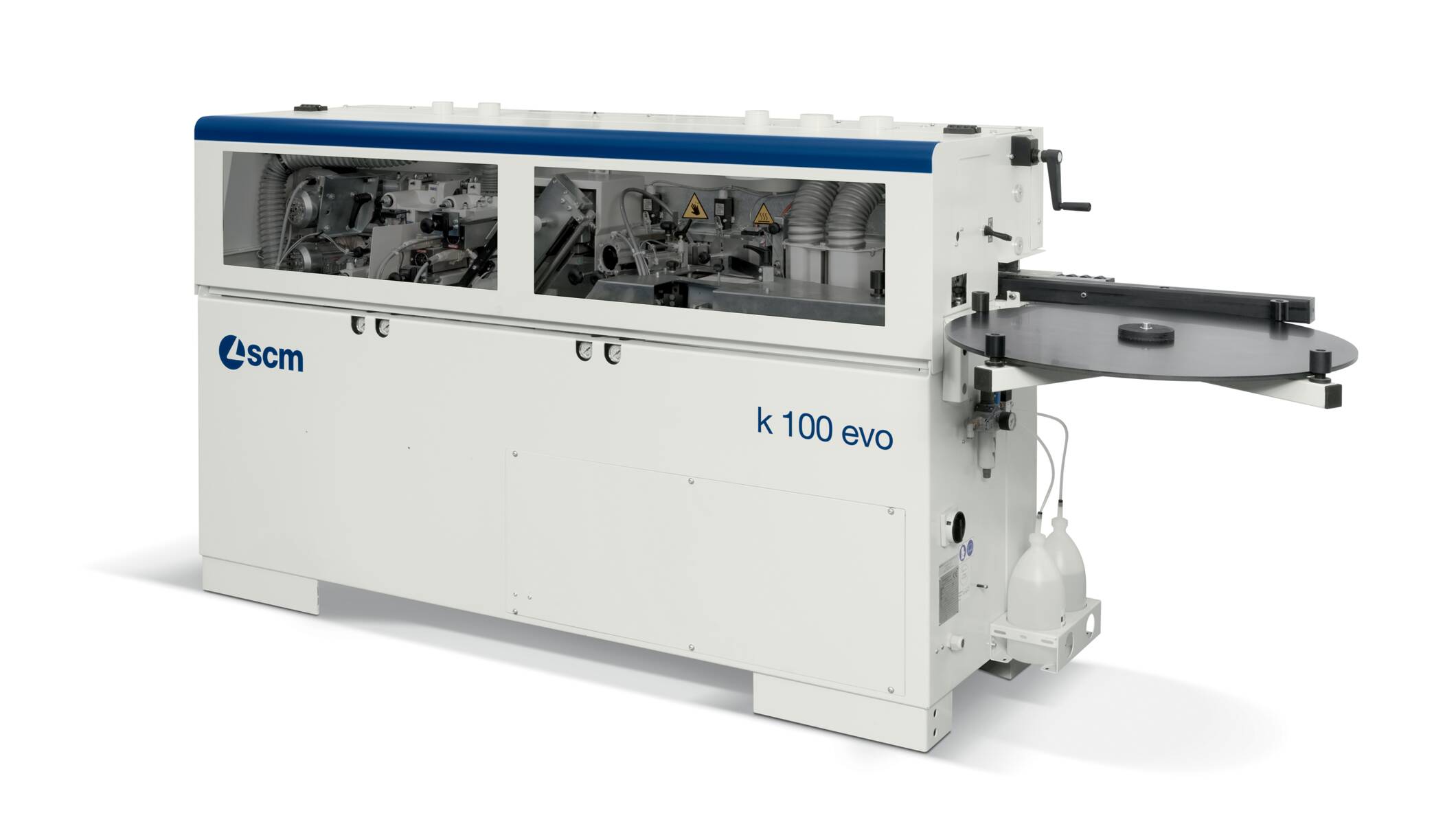

Olimpic k 100 evo SCM

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Скорость подачи цепного транспортёра

м/мин.

7

Толщина панели

мм

8-50

Толщина кромки в полосках
*  при использовании комплекта кромки в полосах

мм

0,4-3 (5*)

Толщина кромки в рулонах

мм

0,4-3

Макс. сечение кромки в рулонах

мм²

150

Максимальный диаметр рулона кромки

мм

700

Свес по пласти относительно толщины панели

мм

2+2

Интервал между панелями

мм

600

Минимальная длина панели при нанесении кромки в рулонах (минимальная ширина 110 мм)

мм

160

Минимальная длина панели при нанесении кромки в полосках (минимальная ширина 110 мм)

мм

180

Минимальная длина кромки в рулоне

мм

200

Минимальная длина кромки в полосках

мм

220

Минимальная ширина панели (при мин. длине 210 мм)

мм

110

Высота рабочего стола

мм

900

Раскрытие роликового суппорта для поддержки панелей

мм

615

ПРИФУГОВОЧНАЯ ГРУППА RT-M

Максимальное сечение съёма

мм²

55

Съём

мм

0,5-1-1,5-2

Минимальная ширина панели

мм

110

Мощность двигателей в режимах S1 / S6

кВт

1,8/2,2

Диаметр инструмента

мм

80

Высота инструмента

мм

56

Скорость вращения инструмента

об/мин.

8.300

ГРУППА КЛЕЕВОЙ ВАННЫ VC-M

Мощность тэнов

кВт

2,4

Ёмкость клеевой ванны

кг

1

ТОРЦОВОЧНАЯ ГРУППА С ОДНИМ ДВИГАТЕЛЕМ K-1

Мощность двигателя

кВт

0,2

Скорость вращения пил

об/мин.

12.000

ГРУППА ФРЕЗЕРОВАНИЯ КРОМКИ R-M

Мощность двигателей

кВт

0,35

Скорость вращения инструментов

об/мин.

12.000

Минимальная толщина панели с радиусом

мм

12

Вертикальные и фронтальные копиры

диск/диск

Радиус инструментов

мм

2

ЦИКЛЕВАЛЬНАЯ ГРУППА RAS-M (опция)

Минимальная толщина панели

мм

12

Вертикальные и фронтальные копиры

диск/диск

Радиус инструментов

мм

2

ЩЁТОЧНАЯ ГРУППА SP-М (опция)

Мощность двигателей

кВт

0,14

Скорость вращения инструментов

об/мин.

2.800

R0.04.35    k 100 evo

10.09.68    Соответствие Европейским нормам безопасности (нормы CE)

RT-M" узел предварительной фрезеровки

Фрезерует край заготовки, обеспечивая идеальную подготовку поверхности к оклейке и добиваясь идеальной линии стыка между плитой и кромочным материалом.

-  две фрезы с разным направлением вращения для предотвращения сколов на панели при входе и выходе;

-  патрубки аспирации;

-  обдув обработанной панели, срабатывающий по таймеру;

-  регулируемая величина съема за проход. Достигается установкой на входную линейку калиброванных магнитных пластин различной толщины. Возможные толщины: 0,5 -1 -1,5 – 2 мм;

-        регулировка высоты фрез под разные рабочие позиции;

алмазные фрезы в комплекте (H=56 – D=80 мм – Z=2+2).

КЛЕЕВОЙ УЗЕЛ

Автоматическое приклеивание при помощи клея-расплава кромки в рулонах (и полосовой кромки) на щитовые детали. Состоит из:

Клеевая ванна

-  независимый двигатель для непрерывной рециркуляции клея;

-  специальное антиадгезионное покрытие клеевой ванны для ее быстрой очистки и легкой смены клея;

-  клеенаносящий ролик со специальной поверхностью для равномерного и оптимального распределения клея;

-  цифровой термостат для регулировки температуры клея;

-  автоматическое снижение температуры клея при временной остановке станка;

-  регулировка количества наносимого клея;

Загрузка кромки

-  подающий ролик автоматически начинает протягивать кромку при подходе детали;

-  узел предварительной отрезки кромки от рулона;

-  дисковый держатель кромки;

Прижимные ролики

-  2 неприводных ролика с противоположно направленной конической формой для оптимальной прикатки наклеиваемого кромочного материала;

-  механическая регулировка прижимных роликов;

-  круглая ручка с цифровым механическим индикатором для регулировки положения в зависимости от толщины наклеиваемой кромки.

62.14.94 Система быстрой замены клеевой ванны

Включает устройство быстрого отсоединения и двойную систему терморегулирования клеевой ванны для возможности работы с двумя температурами.

"K-1" торцовочный узел с одним двигателем

Выполняет торцевание передних и задних свесов кромки

-  1 высокочастотный двигатель;

-  узел движется без люфтов по цилиндрическим направляющим;

-  2 независимых копира для точного позиционирования инструмента по отношению к точке обработки;

-  узел укомплектован торцовочными пилами.

Группа фрезерования кромки "R-M"

Производит фрезерование для удаления излишков кромки с верхней и нижней стороны панели

-  2 высокочастотных двигателя;

-  копиры качения для регулировки уровня фрезерования инструментом относительно панели: с одним диском по вертикали и 3 точками контакта качения фронтально;

-  вытяжные кожухи для удаления стружки;

-  рукоятки вращения и цифровые индикаторы для выполнения регулировок;

-  ручное отведение группы;

-  комплект комбинированных инструментов (R=2) для обработки 3 различных типов кромки: тонкая кромка, радиусная кромка и массив.

62.15.22 Узел циклевки кромки "RAS-M"

62.15.23 "RC-M" узел клеевой цикл

62.13.77  "SP-M" узел полировки

С двумя независимыми двигателями (0,14 кВт - 2.800 об. мин) для очистки и полировки пластиковых кромок.

Технические данные:

Мощность двигателя: 0,14 кВт;

Скорость вращения: 2800 об/мин;
