OSW-5A Станок для заточки дисковых пил
- Артикул OSW-5A
-
ZAKŁAD METALOWY DROZDOWSKI
-
-
-
OSW-5A
-
-

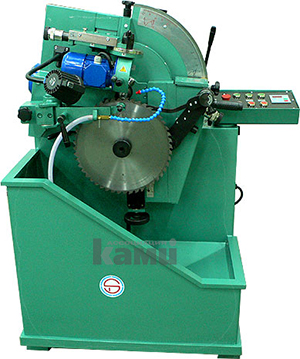

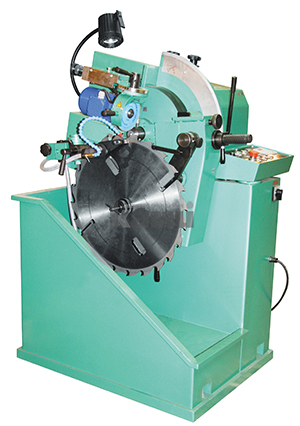

OSW-5A станок предназначен для заточки дисковых пил с твердосплавными напайками по передней и задней граням.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок найдет широкое применение для лесопильных производств, столярных мастерских и мебельных фабрик, которые используют круглопильные, многопильные, бревнопильные , кромкообрезные, торцовочные, форматно-раскроечные станки.
Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.
Посадочный диаметр дисковых пил, мм - 30 - 90Наружный диаметр дисковых пил, мм - 100 - 1000
Толщина дисковых пил, мм - 2 - 8
Передний угол заточки зубьев пилы, ° - -5 ... +35
Задний угол заточки зубьев пилы, ° - 10 - 25
Шаг зубьев, мм - до 140
Углы косой заточки передней и задней граней, ° - 0 - 45
Макс. диаметр шлифовального круга, мм - 150
Посадочный диаметр шлифовального круга, мм - 32
Диаметр пилы, мм - 100 - 1000

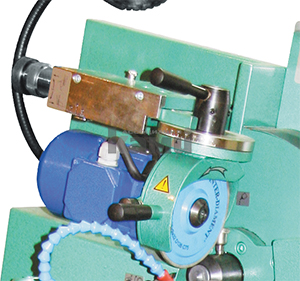

Мощность электродвигателя шлифовального круга, - 0,37 КВт
Частота вращения шлифовального круга, об/мин - 2800
Размеры алмазного шлифовального круга, мм - 150 x 32
Размеры алмазного тарельчатого шлифовального круга, мм - 150 x 32
Размеры алмазного чашечного шлифовального круга, мм - 150 x 32

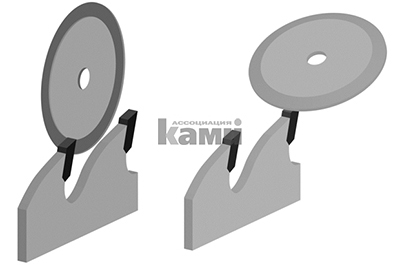

СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
|
СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
|

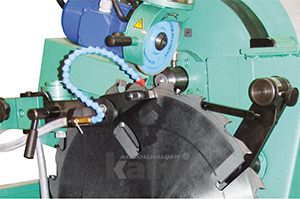

ПОЗИЦИОНИРОВАНИЕ ПИЛЫ Вертикальное крепление пильного диска исключает прогиб пилы при заточке пил больших диаметров. |
|

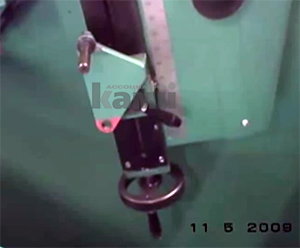

НАСТРОЙКА ДИАМЕТРА ПИЛ Быстрая настройка диаметра пил обеспечивает быструю подготовку станка к работе и делает станок более универсальным. |
|

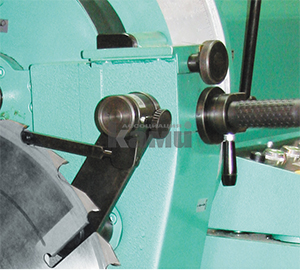

ПОДПРУЖИНЕННЫЕ ПРИЖИМЫ Станок оснащен тремя видами прижимов для пил диаметром до 200 мм, пил без подрезных ножей и специализированными подпружиненными прижимами для пил с подрезными ножами. |
|
ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Поворот пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. |
|

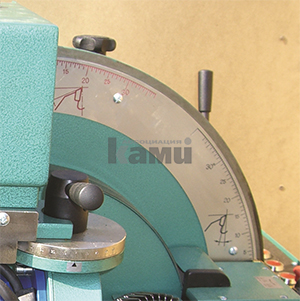

НАСТРОЙКА УГЛОВ ЗАТОЧКИ Настройка углов заточки осуществляется по шкале. Удобная настройка углов заточки обеспечивает быструю подготовку станка к работе. |
|
НАСТРОЙКА ШАГА ЗУБЬЕВ ПИЛЫ Станок оснащен настройкой шага затачиваемой пилы, что позволяет быстро переналадить станок для заточки различных видов пил. |
|

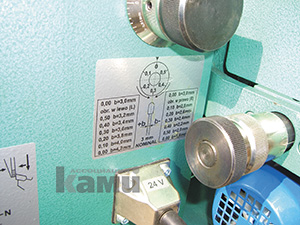

НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА
Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
|

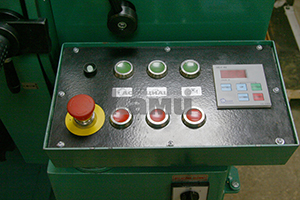

ПУЛЬТ УПРАВЛЕНИЯ Станок оснащен контроллером который позволяет задавать количество зубьев затачиваемой пилы и количество циклов заточки (автоматическая остановка цикла заточки). |
|

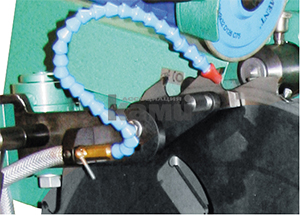

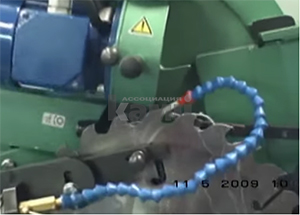

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию напайки и увеличивает ресурс круга. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
|
УЗЕЛ НАСТРОЙКИ ТОЛЩИНЫ ПИЛЫ По отдельному заказу станок может быть доукомплектован механизмом настройки толщины пильного диска. Данная настройка позволяет перенастраивать толщину. |
- Бренд ZAKŁAD METALOWY DROZDOWSKI
- Артикул OSW-5A
- Страна: Польша
