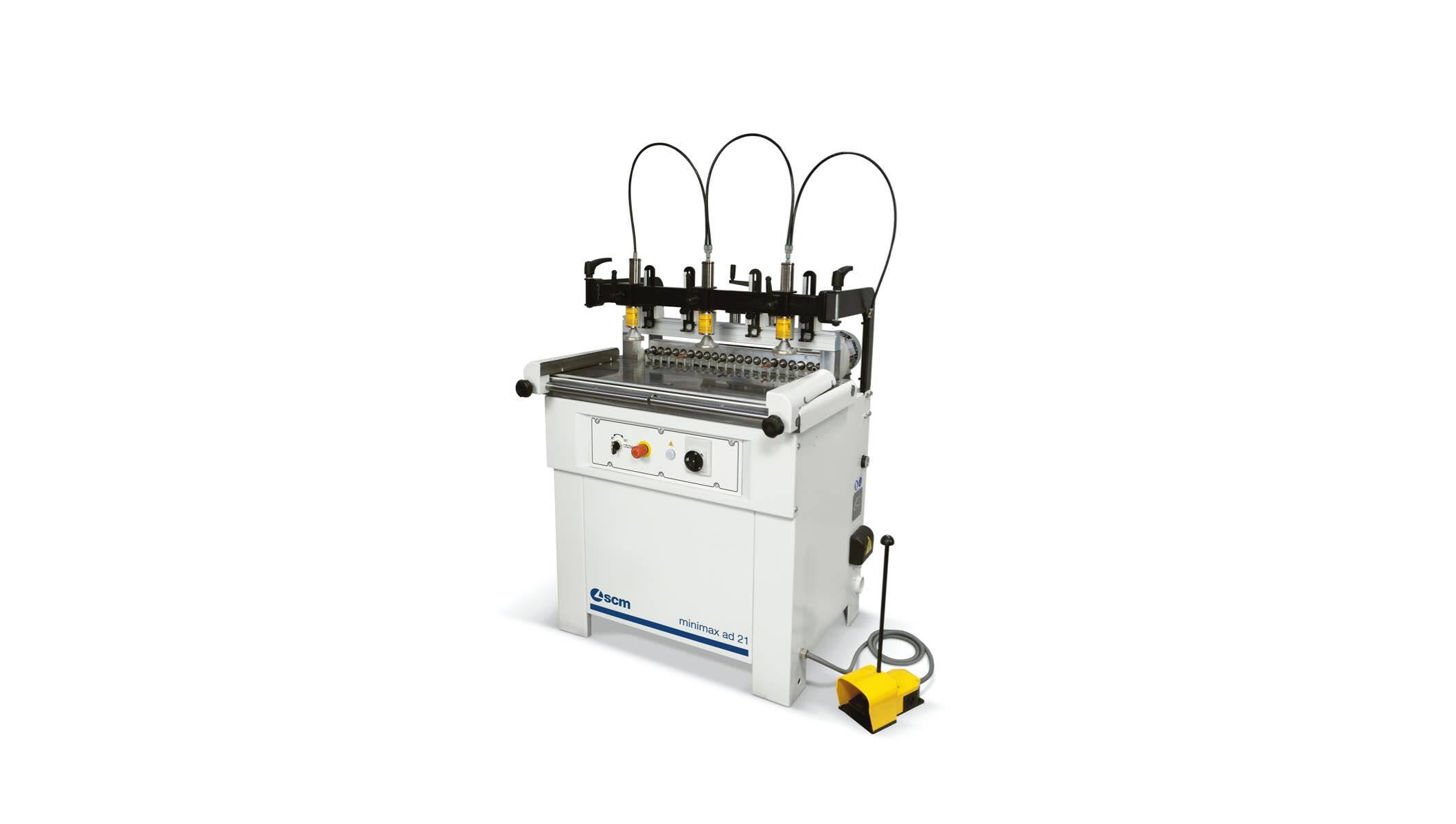

SCM minimax ad 21

Технические характеристики

AD 21

Размеры рабочего стола

мм

905 x 372

Высота рабочего стола

мм

900

Количество шпинделей

шт

21

Межосевое расстояние между шпинделями

мм

32

Максимальный диаметр инструмента

мм

40

Максимальное расстояние между шпинделями

мм

640

Максимальная высота положения горизонтальных отверстий

мм

60

Скорость вращения шпинделей

об/мин

2800

Минимальная/максимальная толщина заготовок

мм

10/85

Максимальная ширина плиты, устанавливаемая под портальной стойкой

мм

833

Наибольший ход сверлильной головы

мм

70

Мощность привода сверлильной головы

кВт

1,8

Рабочее давление в пневмосистеме

бар

6

Потребление сжатого воздуха

л/цикл

3,5

Диаметр аспирационных патрубков

мм

2х80 и 1х100

Транспортные размеры станка

мм

1020 х 960 х 1050

Масса станка

кг

310

R0.20.46  КОМПЛЕКТАЦИЯ СТАНКА:

Сверлильная голова с 21 шпинделями с быстрозажимными патронами и 5 инструментальных оправок диаметром 10 мм

Задние упоры для точной горизонтальной и вертикальной присадки

3 составных линейки общей длиной 3000 мм с 4 флажковыми упорами для базирования плит больших размеров.

Регулируемые боковые упоры со шкалой

Механический калибр для быстрой установки боковых линеек

Возможность настройки скорости опускания группы при сверлении

Механический калибр для быстрой установки боковых линеек

Эффективная система отвода стружки, встроенная в сверлильную голову, позволяющая сохранять станок в чистоте

Два патрубка аспирации по 80 мм каждый с правой и левой стороны сверлильной группы.

Фиксация рабочего узла в положении 45°

Два верхних пневмоприжима для закрепления заготовок на время сверления

Механизм вертикальной регулировки рабочего узла с маховичком и механическим индикатором положения

Револьверная головка на 5 положений глубины сверления отверстий от  0 до 60 мм С УСТРОЙСТВОМ АВТОМАТИЧЕСКОЙ СМЕНЫ ВЕРТИКАЛЬНОЙ/ГОРИЗОНТАЛЬНОЙ ГЛУБИНЫ СВЕРЛЕНИЯ ДЛЯ ПРЕДОТВРАЩЕНИЯ СКОЛОВ/

58.01.03 Пневмопривод подъема/опускания сверлильной головы.

Механизм с пневмоприводом для автоматического поворота сверлильной головы с управлением от переключателя на панеле управления

08.06.18 Упаковка
