SCM startech 27
-
SCM
-
-
Идеален для сверления листовых материалов
Новая модель 27 шпинделями
Богатая базовая комплектация: укомплектован всеми аксессуарами такими как: пневматический поворот сверлильной головы, быстросъемными втулками боковой линейкой L=3м с флажками-упорами для позиционирования деталей
ВИДЕО - https://youtu.be/T3225PqMdtM

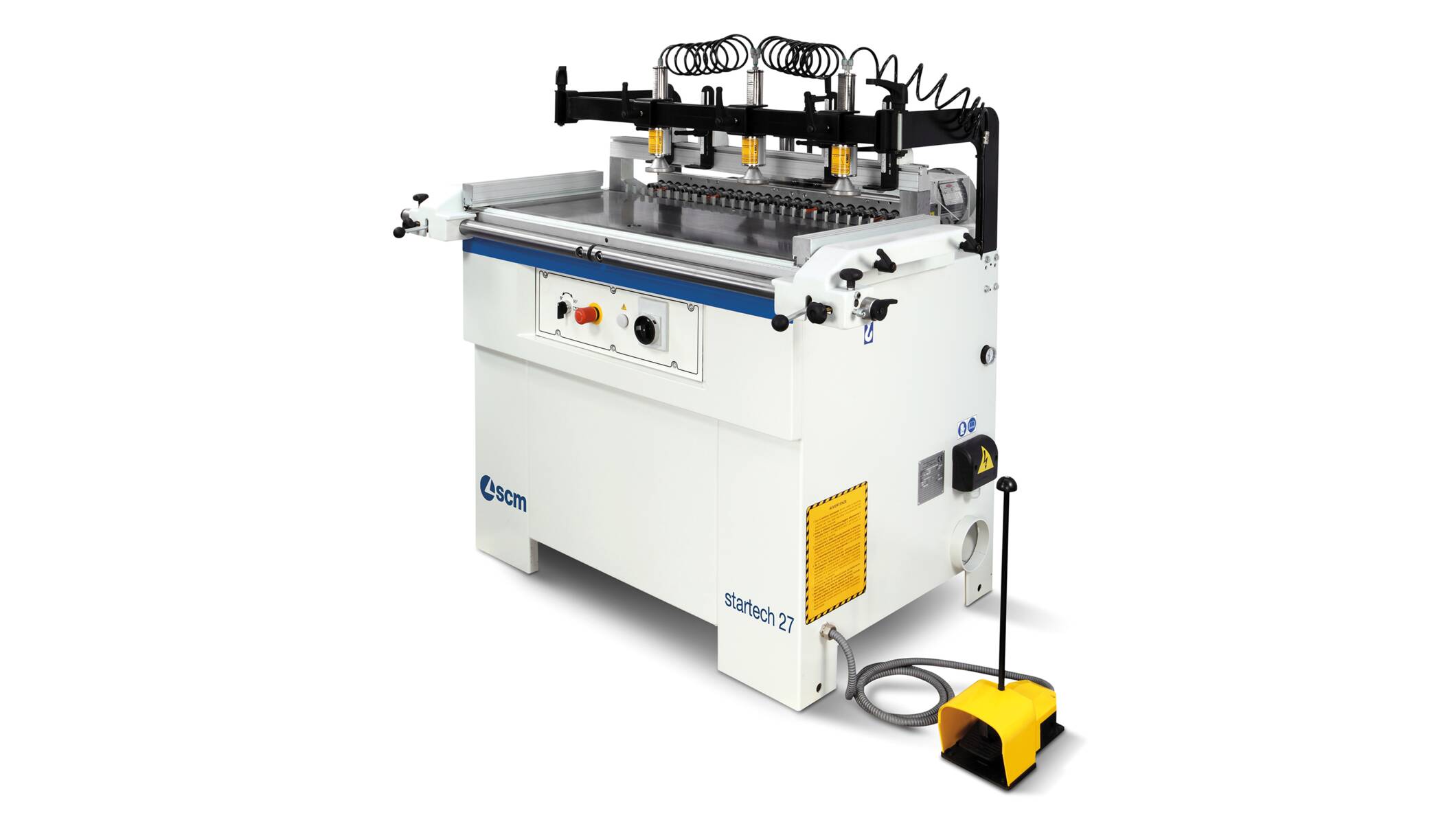

Сверлильно-присадочный станок STARTECH/27
Внимание! Изображение может отличаться от конкретной комплектации станка.
|
Технические характеристики |
|
STARTECH 27 |
|
Сверлильная группа |
|
|
|
Количество шпинделей |
шт. |
27 |
|
Расстояние между центрами шпинделей |
мм |
32 |
|
Частота вращения шпинделей |
об/мин |
2800 |
|
Мощность двигателя шпинделей |
кВт |
1,5 |
|
Количество предустановок глубины сверления на револьверной головке |
шт |
5 |
|
Максимальный ход сверлильной группы |
мм |
70 |
|
Максимальная длина инструмента |
мм |
80 |
|
Максимальный диаметр инструмента за пределами гребенки |
мм |
40 |
|
Заготовка/щитовая деталь |
|
|
|
Максимальная высота горизонтального сверления |
мм |
60 |
|
Максимальная ширина под порталом |
мм |
1025 |
|
Максимальное расстояние вертикальных отверстий от края заготовки |
мм |
150 |
|
Минимальная толщина плиты |
мм |
10 |
|
Максимальная толщина плиты |
мм |
85 |
|
Установка станка |
|
|
|
Давление сжатого воздуха |
бар |
6 |
|
Потребление сжатого воздуха |
л/цикл |
3,6 |
|
Диаметр аспирационного патрубка |
мм |
120+80+80 |
|
Скорость потока воздуха аспирации |
м/с |
30 |
|
Потребление воздуха |
м3/ч |
1466 |
|
Размеры рабочего стола |
мм |
1096 x 407 |
|
Высота рабочего стола от пола |
мм |
900 |
|
Транспортные размеры станка |
мм |
1460 х 940 х 1060 |
|
Масса станка |
кг |
386 |
|
R2.12.12 STARTECH 27 – Сверлильно-присадочный станок с одной сверлильной группой на 27 шпинделей |
|
Шпиндели предусматривают установку быстросменных цанговых патронов 9 быстросменных цанговых патронов, диаметром 10 мм |
|
Отвод стружки посредством аспирационных патрубков на сверлильной группе и патрубком на станине станка. |
|
Расширительная линейка (удлинение слева/справа) с упорами L=3000 мм. Расширительную линейку можно устанавливать на уже стоящие боковые направляющие станка и позиционировать ее на 90 градусов по отношению к линии сверления. Линейка поставляется с 4 упорами (могут также использоваться в качестве задних упоров) |
|
2 верхних прижимных цилиндра для фиксации заготовкии 2 упора глубины, которые настраиваются по миллиметровой шкале Калибр для выставления боковых упорных линеек. Позволяет быстро позиционировать упорную линейку по упорной линейке с противоположной стороны без необходимости использования миллиметровой шкалы (на линейке). |
|
Автоматическое горизонтальное / вертикальное позиционирование сверлильной группы. Настройка поворота сверлильной группы, приводимая в действие пневматической системой, выполняется с панели управления |
|
59.03.93 Сервопривод регулировки скорости рабочей подачи сверлильного узла |
|
08.35.93 Упаковка |
ОБЩИЕ ХАРАКТЕРИСТИКИ
Сверлильно-присадочный станок с одной сверлильной группой для работы с заготовками из дерева или аналогичных материалов. На станке можно выполнять сверление горизонтальных и вертикальных отверстий, а также отверстий под углом 45°.
Станина и рабочий стол
Конструкция сделана из гнутых и сварных стальных пластин; обеспечивает большую поверхность для укладывания заготовки.
Конструкция портала
Выполнена из стали большой толщины и имеет настройку глубины, что позволяет легко выдерживать рабочие нагрузки. Пневматические цилиндры обеспечивают прижим заготовок во время процесса обработки.
Рабочая группа
Сверлильная группа со шпинделями для быстросменных цанговых патронов (межцентровое расстояние 32 мм). Алюминиевая конструкция с зубчатой передачей. Перемещение сверлильной группы осуществляется за счет пневматического поршня.
Заготовки и перемещение сверлильной группы
Автоматическое перемещение сверлильной группы в вертикальное или горизонтальное положение, а также в положение под углом 45° с фиксацией.
Задние упоры, боковые упоры и расширительная линейка для обеспечения максимальной точности в процессе работы.
ПЕРЕЙТИ К ДЕТАЛЬНОМУ ОПИСАНИЮ ПРЕДЛОЖЕНИЯ
- Бренд SCM
- Страна: Италия
- Вес: 386 кг
- Транспортные габариты станка, мм 1460 х 940 х 1060 мм
