Автоматический кромкооблицовочный станок с клеевым бачком для малых мастерских и столяров.
Преимущества
Простота и интуитивность
Безошибочность управления обеспечивается дисплеем, расположенным в передней части станка и позволяющим производить удобный выбор всех функций, среди которых активация и выключение рабочих групп. PLC помогает оператору производить операции по техническому обслуживанию, очистке, диагностике и т. п.
Идеальное нанесение кромки
Клей быстро и равномерно прогревается тэнами. Автоматическое снижение температуры в случае временного простоя станка во избежание подгорания клея. Новая инновационная система автоматической смазки клеевой ванны позволяет увеличить межсервисный интервал без необходимости смазки.
Стабильное облицовывание
Два ролика равномерно и с высокой эффективностью прижимают кромку к детали. Клеевой ролик со встроенным тэном обеспечивает равномерное распределение клея при максимальной рабочей температуре даже по панели с максимально допустимой высотой.
Высокое качество обработки и гибкость
Группа использует копиры скольжения для точного базирования по обрабатываемой детали. Фрезы предназначены для снятия свесов по прямой и с радиусом как тонкой, так и толстой кромки из ПВХ, ABS, меламина или массива древесины. Толщина обрабатываемой кромки задаётся при помощи 2 цифровых индикаторов.
Технические данные
| me 20 | |||
| Размеры рабочего стола | mm | 1950 x 180 | |
| Толщина, мин. ÷ макс. кромки в рулонах | mm | 0,4 ÷ 2 | |
| Макс. толщина кромки в полосках | mm | 5 | |
| Высота обрабатываемой панели, мин. ÷ макс. | mm | 12 ÷ 50 | |
| Минимальная длина / ширина обрабатываемой панели | mm | 180/65 | |
| Скорость подачи | m/min | 6 |

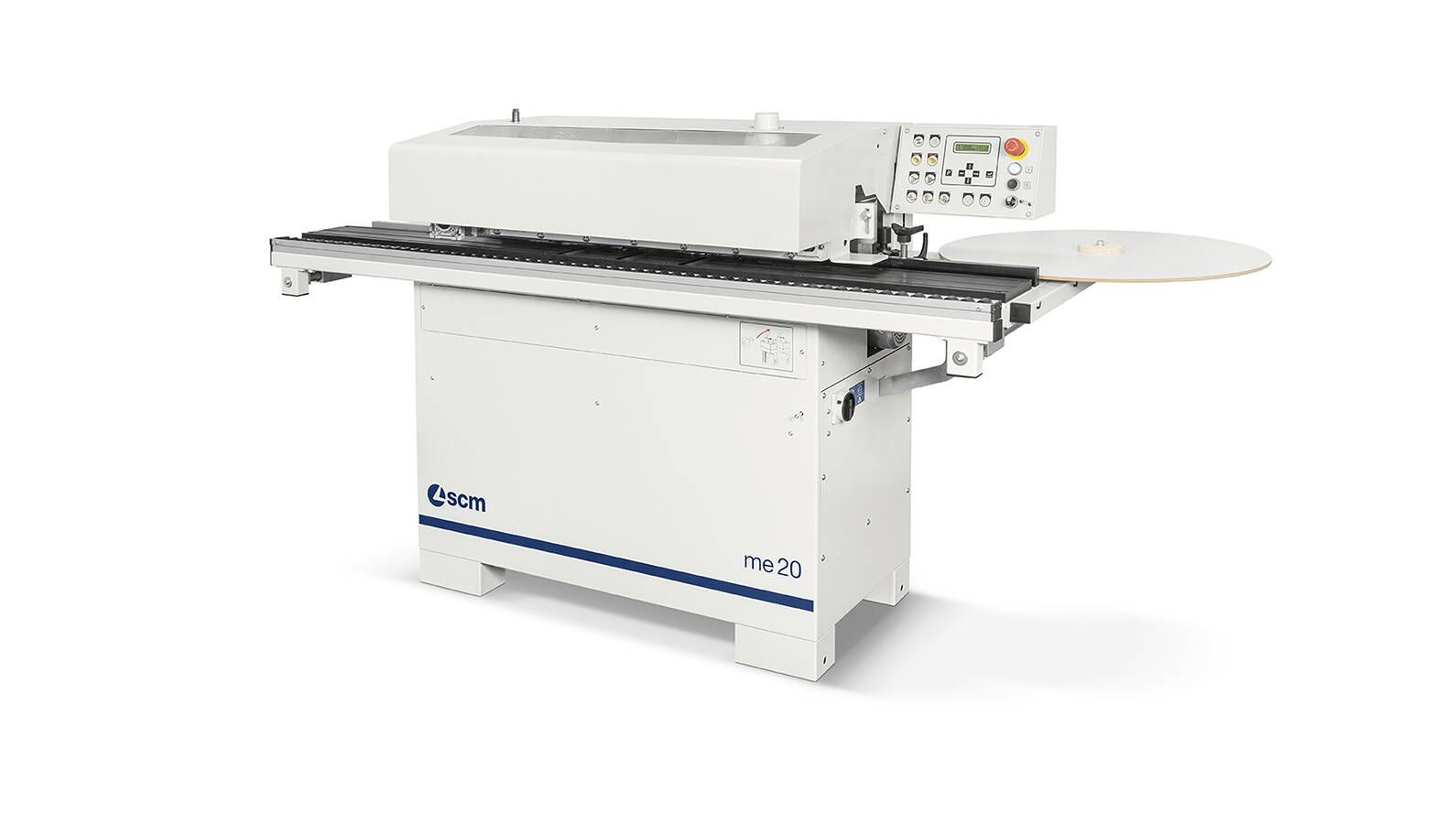

SCM me 20 Кромкооблицовочный станок
-
SCM
-
-
SCM me 20 Кромкооблицовочный станок
|
Технические характеристики |
|
me 20 |
|
- размеры рабочего стола |
мм |
1950 x 180 |
|
- высота |
мм |
904 |
|
- толщина кромочного материала в рулонах |
мм |
0,4 ÷ 2 |
|
- толщина полосового кромочного материала |
мм |
5 |
|
- наим. ÷ наиб. толщина заготовки |
мм |
12 ÷ 50 |
|
- наим. длина /ширина заготовки при приклеивании рулонного кромочного материала |
мм |
180/65 |
|
- наим. длина плиты (торцовка только с передней стороны) |
мм |
120 |
|
- мощность двигателя подачи |
кВт |
0,25 |
|
- скорость подачи |
м/мин |
6 |
|
- рабочее давление в пневмосистеме |
бар |
6,5 |
|
- рабочая температура |
°C |
190 |
|
- диаметр стружкоприемника |
мм |
120 |
|
- диаметр аспирационного отвода (клеевая ванна) |
мм |
60 |
|
Клеевой узел: |
|
|
|
- мощность двигателя клеевой ванны |
кВт |
0,18 |
|
- вместимость клеевой ванны |
кг |
0,5 |
|
Узел снятия свесов: |
|
|
|
- мощность двигателя |
кВт |
0,55 |
|
- размеры фрез для снятия свесов |
|
Ø 75 мм Z4 |
|
- скорость вращения фрез |
об/мин |
12.000 |
|
Транспортные размеры станка |
мм |
1950х640х1240 |
|
Масса станка |
кг |
300 |
ОБЩИЕ ХАРАКТЕРИСТИКИ
- цельная стальная станина для гарантии устойчивости, жесткости и стабильности настроек;
- гладкий стол с антифрикционным покрытием и тремя роликами;
- пульт управления для удобной работы в любых условиях;
- перемещение детали при помощи верхнего устройства подачи, снабжённого зубчатым ремнем с внутренним стальным кордом и имеющего высокий коэффициент сцепления;
- ручная вертикальная регулировка устройства подачи с автоматической перенастройкой рабочих агрегатов при изменении настроек толщины детали;
- цифровой индикатор выбранной толщины детали;
- роликовая выдвижная опора для поддержки деталей по всей длине станка;
- выходная направляющая линейка из анодированного алюминия;
- отдельная вытяжка для паров клея, централизованная аспирация для других отходов обработки;
- защитный кожух (кабина);
- электрическая коробка с PLC, блокируемым выключателем питания и реле тепловой защиты двигателей;
- кнопка аварийной остановки.
|
R7.06.00 ME 20 - CE Автоматический кромкооблицовочный станок, соответствующий европейским нормам безопасности. |
|
КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ Ванна быстрого нагрева для плавления клея-расплава, снабжённая тефлоновым покрытием для упрощения процедуры замены клея - клеенаносящий ролик; - контроллер температуры наносимого клея, интегрированный в ПЛК; - устройство автоматической рециркуляции неиспользованного клея; - механизм автоматической подачи рулонной кромки с гильотиной для отрезки; - кромки толщиной до 2 мм максимум; - дисковый держатель рулона диаметром 730 мм; - блок из двух прикатывающих роликов: 1 – стальной и второй ― обрезиненный; - механизм регулировки входной направляющей линейки на толщину кромочного материала с микрометрическим индикатором положения; - переключатель для перевода клеевой ванны в режим ожидания (снижения температуры), если станок временно не находится в работе. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ для торцовки под углом 90° свесов кромки на переднем и заднем торцах плиты. Возможность исключения узла из работы с ПЛК. |
|
ФРЕЗЕРНЫЙ УЗЕЛ В комплекте: - один двигатель; - вертикальный плоский копир для точного позиционирования инструмента по месту обработки. Узел оснащается комбинированными фрезами диаметром 72 мм: - радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке; - прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. |
|
В термоусадочной пленке на паллете |
ПЕРЕЙТИ К ДЕТАЛЬНОМУ ОПИСАНИЮ ПРЕДЛОЖЕНИЯ
- Бренд SCM
- Страна: Италия
- Вес: 300 кг
- Транспортные габариты станка, мм 1950 х 640 х 1240 мм
