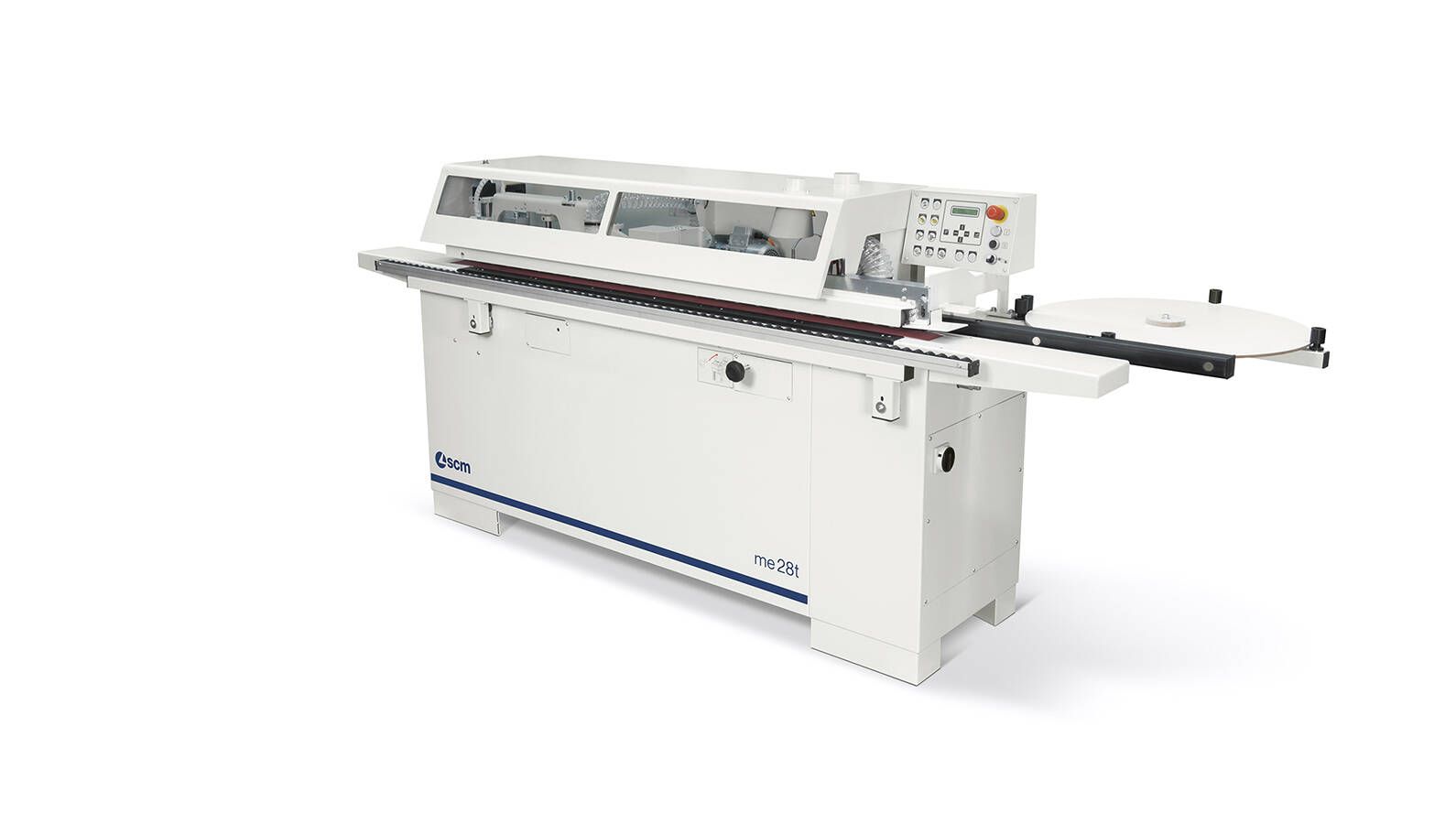

Автоматический кромкооблицовочный станок с клеевой ванночкой, способный с высокой гибкостью работы наносить кромку из меламина, ПВХ и АБС толщиной до 3 мм, а также реек из массива толщиной до 5 мм.
Преимущества
Спроектировано для высококачественной отделки
.Ленточный транспортёр панелей. Оптимальное качество кромки обеспечивается также ленточным транспортёром (эксклюзивное решение), который предотвращает рывки и пульсации, типично порождаемые традиционной зубчатой передачей, а также обеспечивают плавность и линейность перемещений.
Прифуговочная группа
Оптимальная поверхность для наклеивания кромки достигается путём снятия материала с коррекцией дефектов панели, имеющих место после раскроя и складирования. Независимая аспирация очищает панель от остатков пыли и стружки. 4 предварительно настроенные величины снятия материала: толщиной 0,5/1/1,5/2 мм.
Идеальное нанесение кромки.
Клеевая группа. Клей быстро и равномерно прогревается тэнами. Автоматическое снижение температуры в случае временного простоя станка во избежание подгорания клея. Новая инновационная система автоматической смазки клеевой ванны позволяет производить более широкое применение кромкооблицовочного станка без необходимости смазки. Два ролика равномерно и с высокой эффективностью прижимают кромку к детали. Клеевой ролик со встроенным тэном обеспечивает равномерное распределение клея при максимальной рабочей температуре даже по панели с максимально допустимой высотой.
Простое и интуитивное использование.
Система управления станка. Безошибочное управление обеспечивается пультом, расположенным в передней части станка и позволяющим производить удобный выбор всех функций, среди которых активация и исключение рабочих групп. ПЛК помогает оператору производить операции по техническому обслуживанию, очистке, диагностике и т. п.
Технические данные
| me 28t | |||
| Размеры рабочего стола | mm | 2800 x 570 | |
| Толщина, мин. ÷ макс. кромки в рулонах | mm | 0,4 ÷ 3 | |
| Макс. толщина кромки в полосках | mm | 5 | |
| Высота обрабатываемой панели, мин. ÷ макс. | mm | 12 ÷ 50 | |
| Минимальная длина / ширина обрабатываемой панели | mm | 190/110 | |
| Скорость подачи | m/min | 7 |
me 28t SCM Кромкооблицовочные
-
SCM
-
-
Автоматический кромкооблицовочный станок с клеевой ванночкой, способный с высокой гибкостью работы наносить кромку из меламина, ПВХ и АБС толщиной до 3 мм, а также реек из массива толщиной до 5 мм.
|
Технические характеристики |
|
ME 28T |
|
Размеры рабочего стола |
мм |
2900 x 570 |
|
Высота рабочего стола |
мм |
904 |
|
Толщина кромочного материала в рулонах |
мм |
0,4 ÷ 3 |
|
Толщина полосового кромочного материала |
мм |
до 5 |
|
Толщина заготовки |
мм |
12 ÷ 50 |
|
Толщина заготовки на узле циклевания кромки |
мм |
16 ÷ 50 |
|
Минимальная длина /ширина заготовки при приклеивании рулонного кромочного материала |
мм |
190/110 |
|
Минимальная длина заготовки (торцовка только с передней стороны) |
мм |
120 |
|
Скорость подачи |
м/мин |
7 |
|
Мощность двигателя подачи (S1) |
кВт |
0,55 |
|
Рабочее давление в пневмосистеме |
бар |
6,5 |
|
Диаметр патрубков аспирации |
мм |
120 |
|
Диаметр патрубков аспирации клеевой ванны |
мм |
60 |
|
Рабочая температура |
°C |
20 ÷ 190 |
|
Узел прифуговки |
|
|
|
Мощность двигателя (S1) |
кВт |
2,2 |
|
Скорость вращения фрезы |
об/мин |
9.000 |
|
1 фреза |
|
Ø 80мм H=56 Z2 |
|
Толщина съема за проход |
мм |
0,5/1,0/1,5/2,0 |
|
Клеевой узел: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,18 |
|
Вместимость клеевой ванны |
кг |
~ 0,8 |
|
Торцовочный узел: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,37 |
|
Размеры торцовочного диска |
|
Ø 90 мм Z20 |
|
Скорость вращения торцовочного диска |
об/мин |
12.000 |
|
Фрезерный узел |
|
|
|
Мощность двигателя (S1) |
кВт |
0,75 |
|
Размеры фрез для снятия свесов |
|
Ø 75 мм Z4 |
|
Скорость вращения фрез |
об/мин |
9.000 |
|
Щеточный узел: |
|
|
|
Мощность двигателя (каждого) (S1) |
кВт |
0,14 |
|
Скорость вращения щеток |
об/мин |
2800 |
|
Общие данные: |
|
|
|
Расход сжатого воздуха |
л/мин |
470 |
|
Транспортные размеры станка |
мм |
2100х600х1300 |
|
Масса станка |
кг |
520 |
|
00.23.35 me 28t sp – CE: - пульт управления располагается со стороны подачи заготовок, - стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек - верхний прижим в виде стальной балки с обрезиненными роликами - специальный ленточный конвейер подачи заготовок - ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты - индикатор настроенной толщины плиты - дополнительная роликовая опора по всей длине станка - отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп - защитный кожух - электрический блок управления с ПЛК (программатором), выключатель питания с возможностью блокировки навесным замком, тепловые реле - аварийная кнопка выключения |
|
УЗЕЛ ПРИФУГОВКИ В комплекте с 1 фрезой диаметром 80 мм. Фрезерует торец плит для получения идеальной поверхности для нанесения клея, позволяя добиться безукоризненной линии стыка (шва) между плитой и кромочным материалом. Включает в себя независмый отвод для подключения аспирации и воздуходувку для очистки панели от пали и стружки. 4 величины съема материала: 0,5 – 1 – 1,5 – 2 мм Вертикальная регулировка для изменения положения фрез относительно обрабатываемой панели. ВНИМАНИЕ. Для наилучшего результата работы величина съема не должна превышать толщину приклеиваемого кромочного материала. |
|
КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея Клеенаносящий ролик Контроллер температуры наносимого клея, интегрированный в ПЛК Устройство автоматической рециркуляци клея Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм Вращающийся держатель рулона диаметром 730 мм Блок из двух прикатывающих роликов: 1 – стальной и второй - обрезиненный Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения Переключатель для перевода клеевой ванны в режим ожидания (снежения температуры), если станок временно не находится в работе. |
|
ТОРЦОВОЧНЫЙ УЗЕЛ С торцовочным агрегатом для срезания под углом 90° свесов кромки на переднем и заднем торцах плиты. Вылет пилы настраивается на толщину кромочного материала при помощи механизма регулировки с индикатором положения. |
|
ФРЕЗЕРНЫЙ УЗЕЛ В комплекте: один двигатель; вертикальный плоский копир для точного позиционирования инструмента по месту обработки. Узел оснащается комбинированными фрезами диаметром 72 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. |
|
ЦИКЛЕВОЧНЫЙ УЗЕЛ для чистовой обработки кромок из ПВХ/АБС толщиной до 2 мм (по требованию - 3 мм). Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки. Точность обработки обеспечивается за счет передних и вертикальных плоских копиров (с полированным хромированными поверхностями), служащих для точной установки циклей по месту обработки. в комплекте с циклями R = 2 мм |
|
ПОЛИРОВАЛЬНЫЙ УЗЕЛ с двумя независимыми агрегатами для очистки и полировки кромки. S1 0,14 кВт - 2800 об/мин) Агрегаты могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки. |
ПЕРЕЙТИ К ДЕТАЛЬНОМУ ОПИСАНИЮ ПРЕДЛОЖЕНИЯ
- Бренд SCM
- Страна: Италия
- Вес: 520 кг
- Транспортные габариты станка, мм 2100 х 600 х 1300
