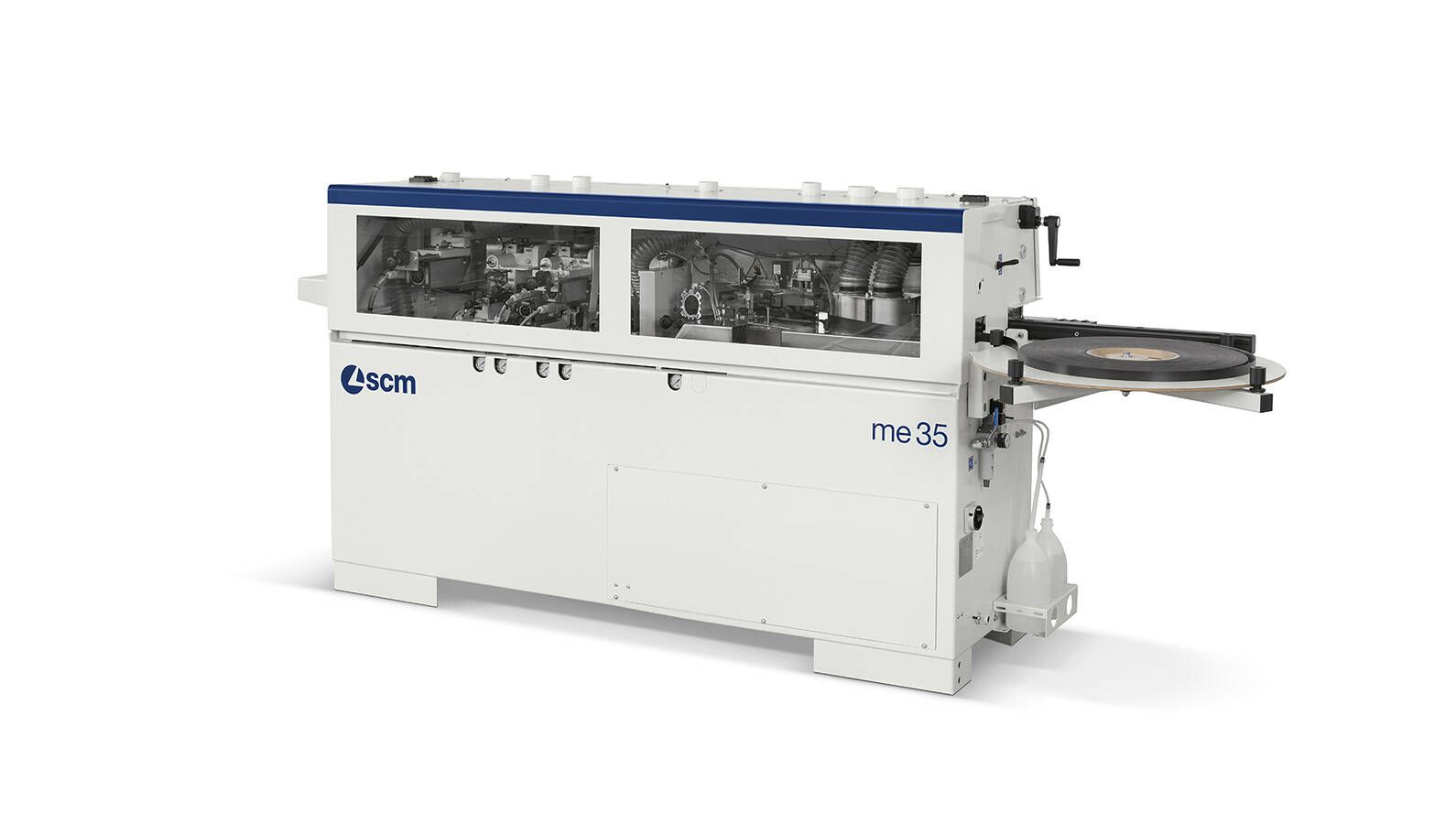

Простой в использовании и богато оснащенный кромкооблицовочный станок me 35 располагает “топовыми” показателями в своем сегменте, что делает его идеальным выбором для небольших столярных мастерских. Помимо прочего станок может использоваться для облицовки деталей полосовыми кромками из массива древесины с толщиной до 5 мм.
Преимущества
Спроектировано для получения отличного качества обработки
Оптимальное качество отделки кромки обеспечивается также ленточным транспортёром (эксклюзивное решение), который предотвращает рывки и пульсации, типично порождаемые традиционной цепной передачей, а также обеспечивают плавность и линейность перемещений.
Идеальное нанесение кромки
Клей быстро и равномерно прогревается тэнами. Автоматическое снижение температуры в случае временного простоя станка во избежание подгорания клея. Новая инновационная система автоматической смазки клеевой ванны позволяет производить более широкое применение кромкооблицовочного станка без необходимости смазки. Два ролика равномерно и с высокой эффективностью прижимают кромку к детали. Клеевой ролик со встроенным тэном обеспечивает равномерное распределение клея при максимальной рабочей температуре даже по панели с максимально допустимой высотой.
Гениальная идея
Узел снятия свесов с функцией «Радиус». Эта опциональная группа позволяет производить радиусную обработку торцов панели с кромкой без необходимости выполнять ручную доводку после кромкооблицовки: гениальная идея для получения готовой продукции высокого качества.
Типы профилей
Все типы профилей, которые можно обрабатывать на этом станке.
Технические данные
| me 35 | |||
| Размеры рабочего стола | mm | 3000 x 525 | |
| Толщина, мин. ÷ макс. кромки в рулонах | mm | 0,4 ÷ 3 | |
| Макс. толщина кромки в полосках | mm | 5 | |
| Высота обрабатываемой панели, мин. ÷ макс. | mm | 8 ÷ 50 | |
| Минимальная длина / ширина обрабатываемой панели | mm | 190/110 | |
| Скорость подачи | m/min | 7 |
me 35 SCM Кромкооблицовочные
-
SCM
-
-
Простой в использовании и богато оснащенный кромкооблицовочный станок me 35 располагает “топовыми” показателями в своем сегменте, что делает его идеальным выбором для небольших столярных мастерских. Помимо прочего станок может использоваться для облицовки деталей полосовыми кромками из массива древесины с толщиной до 5 мм.
Видео - https://youtu.be/YW2eMl-ycAk
Кромкооблицовочный станок ME35
|
Технические характеристики |
|
ME35 |
|
Размеры рабочего стола |
мм |
3000 x 525 |
|
Высота рабочего стола |
мм |
904 |
|
Толщина кромочного материала в рулонах |
мм |
0,4 ÷ 3 |
|
Толщина полосового кромочного материала |
мм |
до 5 |
|
Толщина заготовки |
мм |
8 ÷ 50 |
|
Минимальная длина /ширина заготовки при приклеивании рулонного кромочного материала |
мм |
190/110 |
|
Минимальная длина заготовки (торцовка только с передней стороны) |
мм |
120 |
|
Скорость подачи |
м/мин |
7 |
|
Мощность двигателя подачи (S1) |
кВт |
0,55 |
|
Рабочее давление в пневмосистеме |
бар |
6,5 |
|
Диаметр патрубков аспирации (клеевая ванна) |
мм |
60 |
|
Диаметр патрубков аспирации (узел снятия свесов) |
мм |
2 х 60 |
|
Диаметр патрубков аспирации (прифуговочный узел) |
мм |
2 х 80 |
|
Рабочая температура |
°C |
20 ÷ 190 |
|
Прифуговочный узел |
|
|
|
Мощность мотора (S1) |
кВт |
2,2 |
|
Скорость вращения |
об/мин |
7200 |
|
2 алмазные фрезы |
|
Ø80 мм H56 Z2 |
|
Величина съема материала |
мм |
0,5/1/1,5/2 |
|
Клеевой узел: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,18 |
|
Вместимость клеевой ванны |
кг |
~ 0,8 |
|
Торцовочный узел с функцией РАДИУС: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,19 |
|
Размеры торцовочной пилы |
|
Ø 125 мм Z12 |
|
Скорость вращения пилы |
об/мин |
12.000 |
|
Узел снятия свесов |
|
|
|
Мощность двигателя (S1) |
кВт |
2 х 0,35 |
|
Размеры фрез для снятия свесов |
|
Ø 55,3 мм Z3 |
|
Скорость вращения фрез |
об/мин |
12.000 |
|
Вертикальные/горизонтальные копиры |
|
диск/диск |
|
Общие данные: |
|
|
|
Производительность аспирации |
м3/час |
724 + 609 |
|
Транспортные размеры станка |
мм |
2100х770х1400 |
|
Масса станка |
кг |
550 |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- пульт управления станком, расположенный с фронтальной стороны
- стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек
- верхний прижим в виде стальной балки с обрезиненными роликами
- специальный конвейер подачи заготовок
- ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты
- индикатор настроенной толщины плиты
- отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп
- дополнительная роликовая опора по всей длине станка
- защитный кожух
- электрический блок управления с ПЛК, выключатель питания с возможностью блокировки навесным замком, тепловые реле
- аварийные кнопки
|
R0.03.13 ME35T – CE версия: |
|
|
УЗЕЛ ПРИФУГОВКИ В комплекте с 2 алмазными фрезами диаметром 80 мм. Фрезерует торец плит для получения идеальной поверхности для нанесения клея, позволяя добиться безукоризненной линии стыка (шва) между плитой и кромочным материалом. Включает в себя независимые отводы для подключения аспирации и воздуходувку для очистки панели от пыли и стружки 4 величины съема материала: 0,5 – 1 – 1,5 – 2 мм Вертикальная регулировка для изменения положения фрез относительно обрабатываемой панели |
|
|
КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея Клеенаносящий ролик Контроллер температуры наносимого клея, интегрированный в ПЛК. Устройство автоматической рециркуляции неиспользованного клея. Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм. Дисковый держатель рулона диаметром 730 мм Блок из двух стальных прикатывающих роликов разнонаправленной конической формы Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения Переключатель для перевода клеевой ванны в режим пониженной температуры (паузы) после определенного времени простоя станка |
|
|
Быстросменная клеевая ванночка. Включает устройство быстрого блокирования/разблокирования клеевой ванночки. Система двойной терморегуляции (активируется с панели управления) позволяет работать с двумя различными рабочими температурами. Это необходимо, например, при использовании полиуретанового клея |
|
|
ФРЕЗЕРНЫЙ УЗЕЛ В комплекте: высокочастотные двигатели, вертикальный дисковый и фронтальные роликовые копиры качения для точного позиционирования инструмента по месту обработки. Узел оснащается комбинированными фрезами диаметром 55,3 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. Узел оснащён независимыми аспирационными выходами. |
|
|
Специальный торцовочный узел с функцией «РАДИУС» Устанавливается взамен стандартного торцовочного узла, выполняет в процессе торцовки переднего и заднего свеса одновременно закругление угла. При работе с массивной рейкой, торцовочный узел переводится в режим прямого реза. Непосредственный контроль с панели управления. Комплектация: - 1 высокочастотный мотор (0,19 кВт – 12.000 об/мин) - 1 пила Ø 125 мм Z12 |
|
|
58.06.53 Узел кромочной цикли: Новый узел с цифровыми счетчиками положения для чистовой обработки кромок из ПВХ/АБС с радиусом фаски 2 мм (по требованию) - другие значения). Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки. Точность обработки обеспечивается за счет вертикальных и горизонтальных дисковых копиров, служащих для точной установки циклей относительно точки обработки. Пара ножей входит в компоновку (R= 2мм; другие радиусы – по запросу). Исключение из работы: вручную. N.B. - Опция доступна только в сочетании с другими группами, - рекомендуется при обработке кромок толще чем 1 мм |
|
|
58.06.54 Узел клеевой цикли: Новая клеевая цикля с копирами качения. Позволяет осуществлять очистку от остатков клея на стыке плиты и кромки. N.B. Опция доступна только в сочетании с другими группами |
|
|
58.04.44 Полировальный узел Двигатели могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки. |
|
ПЕРЕЙТИ К ДЕТАЛЬНОМУ ОПИСАНИЮ ПРЕДЛОЖЕНИЯ
- Бренд SCM
- Страна: Италия
- Вес: 550 кг
- Напряжение питающей сети, В. 380
- Транспортные габариты станка, мм 2100 х 770 х 1400
