Высокопроизводительный кромкооблицовочный станок с высоким качеством обработки. me 40 с новым узлом скругления, позволяющим получать высококачественные готовые изделия без дальнейшей обработки, что позволяет значительно сэкономить время и улучшить удобство обработки. Она признана машиной с самым богатым оборудованием в своей технологической категории, с отличным соотношением цена / качество. Этот кромкооблицовочный станок повышает производительность, благодаря скорости подачи панели, доведенной до скорости 9 м/мин (самая высокая в линейке Minimax), и гарантирует высокие качественные стандарты при обработке, благодаря возможности использования полиуретанового клея, выполнению канавок, при чем оставаясь чрезвычайно простым в использовании.
Преимущества
Высокая производительность.
Скорость подачи заготовки 9 м/мин при помощи цепного транспортёра в целях увеличения производительности. Отслеживание положения заготовки при помощи энкодера обеспечивает полный контроль над рабочим циклом.
Простота и интуитивность работы
Отсутствие ошибок в управлении обеспечивается пультом, который позволяет производить удобный выбор всех функций, среди которых активация и выключение рабочих групп. PLC помогает оператору производить операции по техническому обслуживанию, очистке, диагностике и т. п.
Безупречная отделка.
Новый закругляющий агрегат с жесткой конструкцией для уникального качества работы в своем сегменте. Особенно доступная цена выделяет его как наиболее конкурентоспособный на рынке кромкооблицовочный станок с закругляющим агрегатом!
Гениальная идея
Опциональная радиусная группа снятия свесов по длине позволяет производить обработку углов панели по радиусу без необходимости для оператора производить ручную отделку после кромкооблицовки: гениальная идея для получения готовой продукции высокого качества.
Технические данные
| me 35 | |||
| Размеры рабочего стола | mm | 3465 x 710 | |
| Толщина, мин. ÷ макс. кромки в рулонах | mm | 0,4 ÷ 3 | |
| Макс. толщина кромки в полосках | mm | 5 | |
| Высота обрабатываемой панели, мин. ÷ макс. | mm | 8 ÷ 50 | |
| Минимальная длина / ширина обрабатываемой панели | mm | 190/110 | |
| Скорость подачи | m/min | 9 |

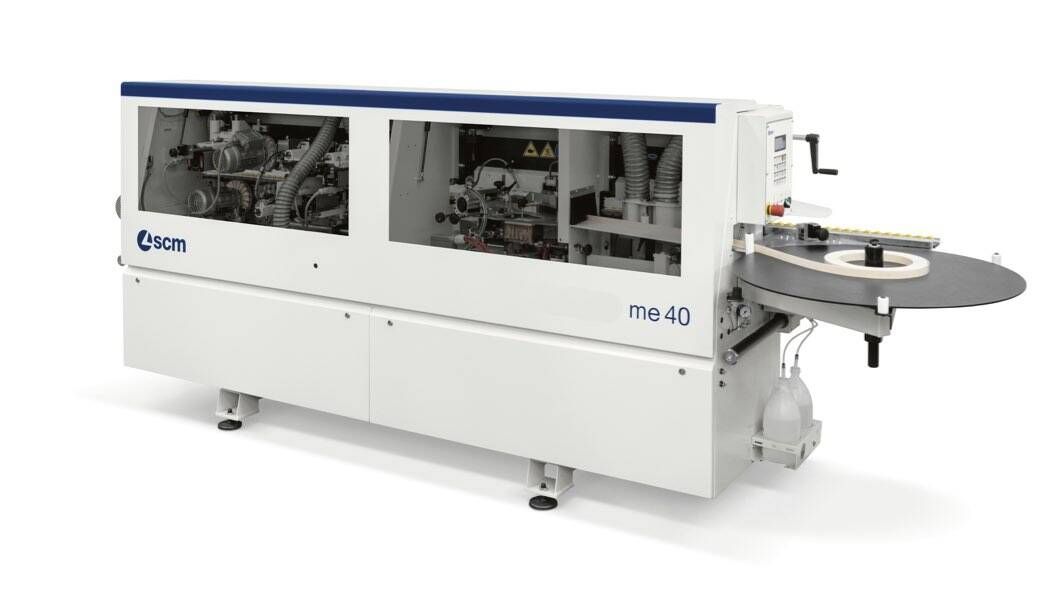

me 40 SCM Кромкооблицовочные
-
SCM
-
-
Высокопроизводительный кромкооблицовочный станок с высоким качеством обработки. me 40 с новым узлом скругления, позволяющим получать высококачественные готовые изделия без дальнейшей обработки, что позволяет значительно сэкономить время и улучшить удобство обработки. Она признана машиной с самым богатым оборудованием в своей технологической категории, с отличным соотношением цена / качество. Этот кромкооблицовочный станок повышает производительность, благодаря скорости подачи панели, доведенной до скорости 9 м/мин (самая высокая в линейке Minimax), и гарантирует высокие качественные стандарты при обработке, благодаря возможности использования полиуретанового клея, выполнению канавок, при чем оставаясь чрезвычайно простым в использовании.
Видео - https://youtu.be/VgzFnW4pIkY
Кромкооблицовочный станок ME 40T
|
Технические характеристики |
|
ME 40T |
|
Размеры рабочего стола |
мм |
3465 x 710 |
|
Высота рабочего стола |
мм |
875 |
|
Толщина кромочного материала в рулонах |
мм |
0,4 ÷ 3 |
|
Толщина кромочного материала в полосах |
мм |
до 5 |
|
Минимальная толщина заготовки |
мм |
8 ÷ 50 |
|
Минимальная длина /ширина заготовки при приклеивании рулонного кромочного материала |
мм |
190/110 |
|
Минимльная длина заготовки (торцовка только с передней стороны) |
мм |
120 |
|
Скорость подачи |
м/мин |
9 |
|
Мощность двигателя подачи (S1) |
кВт |
0,55 |
|
Рабочее давление в пневмосистеме |
бар |
6,5 |
|
Диаметр патрубков аспирации (клеевая ванна) |
мм |
80 |
|
Диаметр патрубков аспирации (узел снятия свесов) |
мм |
2 х 60 |
|
Диаметр патрубков аспирации (прифуговочный узел) |
мм |
2 х 80 |
|
Рабочая температура |
°C |
20 ÷ 190 |
|
Прифуговочный узел |
|
|
|
Мощность мотора (S1) |
кВт |
2,2 |
|
Скорость вращения |
об/мин |
7200 |
|
2 алмазные фрезы |
|
Ø80 мм H56 Z2 |
|
Величина съема материала |
мм |
до 2 |
|
Клеевой узел: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,25 |
|
Вместимость клеевой ванны |
кг |
~ 0,8 |
|
Торцовочный узел с функцией РАДИУС: |
|
|
|
Мощность двигателя (S1) |
кВт |
0,19 |
|
Размеры торцовочной пилы |
|
Ø 125 мм Z12 |
|
Скорость вращения пилы |
об/мин |
12.000 |
|
Узел снятия свесов |
|
|
|
Мощность двигателя (S1) |
кВт |
2 х 0,35 |
|
Размеры фрез для снятия свесов |
|
Ø 55,3 мм Z3 |
|
Скорость вращения фрез |
об/мин |
12.000 |
|
Вертикальные/горизонтальные копиры |
|
диск/диск |
|
Общие данные: |
|
|
|
Транспортные размеры станка |
мм |
3800х1100х 1500 |
|
Масса станка |
кг |
860 |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
· пульт управления станком, расположенный с фронтальной стороны
· стальная моноблочная станина повышенной устойчивости и жесткости, гарантирующая сохранение рабочих настроек
· верхний прижим в виде стальной балки с двумя рядами обрезиненными роликами на подшипниках.
· ручной механизм вертикальной регулировки прижима с автоматической перенастройкой рабочих узлов на толщину плиты
· цифровой индикатор настроенной толщины плиты
· цепной конвейер подачи с подпятниками, имеющими резиновое покрытие с высокими фрикционными свойствами. Скольжение подпятников по двумя направляющим, одной круглой и одной плоской, для обеспечения прямолинейности движения и уменьшения бокового усилия. Ручная смазка подпятников.
· дополнительная роликовая опора по всей длине станка
· отдельный выход с патрубком аспирации над клеевым узлом; централизованные патрубки для других рабочих групп
· защитный кожух
· главный выключатель питания с возможностью блокировки навесным замком, тепловые реле
· аварийные кнопки
|
eye-S 10” компактная панель управления Функционал: 10” сенсорный цветной дисплей Программное обеспечение HMI Maestro Active Edge Вкл/Выкл рабочих групп с графическим отображением Графическая симуляция работы, производимой с каждой стороны панели Управление рабочими группами и автоматический Старт/Стоп электродвигателей Управление температурой клеевой ванны Переключение между первым и вторым проходом с изменением программы Ручной, программируемый и полуавтоматический метод работы Функции помощи оператору при введении программ обработки Простая и логичная диагностика для быстрого устранения возможных неисправностей Относительные и абсолютные статистические данные наработки: количество обработанных деталей и кромок USB порт Предустановка для удаленного подключения Industry 4.0 предустановка с протоколом обмена данными API REST |
|||||||||||||||
|
УЗЕЛ ПРИФУГОВКИ Комплект алмазного инструмента для узла прифуговки В комплекте с двумя фрезами,диаметром 80мм. Фрезерует торец плит для получения идеальной поверхности кромки плиты. Узел оснащен независимым патрубком аспирации, и обдувом, который очищает заготовку от пыли и стружки. Регулировка съема: 0,5 -1 -1,5 – 2 мм Возможность регулировки положения фрез по высоте вертикального настройки фрезы для использования их даже в финале этапа заточки. |
|||||||||||||||
|
КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея Клеенаносящий ролик Контроллер температуры наносимого клея, интегрированный в ПЛК Устройство автоматической рециркуляции неиспользованного клея Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм Дисковый держатель рулона диаметром 730 мм Блок из двух стальных прикатывающих роликов разнонаправленной конической формы Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения Переключатель для перевода клеевой ванны в режим пониженной температуры (паузы) после определенного времени простоя станка
|
|||||||||||||||
|
ФРЕЗЕРНЫЙ УЗЕЛ В комплекте: высокочастотные двигатели, вертикальный дисковый и фронтальные роликовые копиры качения для точного позиционирования инструмента по месту обработки. Узел оснащается комбинированными фрезами диаметром 55,3 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах. Узел оснащён независимыми аспирационными выходами. |
|||||||||||||||
|
Устройство быстрой замены клеевой ванны. Включает устройство быстрого блокирования/разблокирования клеевой ванночки. Система двойной терморегуляции (активируется с панели управления) позволяет работать с двумя различными рабочими температурами. Это необходимо, например, при использовании полиуретанового клея |
|||||||||||||||
|
Специальный торцовочный узел с функцией «РАДИУС» Устанавливается взамен стандартного торцовочного узла, выполняет в процессе торцовки переднего и заднего свеса одновременно закругление угла При работе с массивной рейкой, торцовочный узел переводится в режим прямого реза. Непосредственный контроль с панели управления. Комплектация: - 1 высокочастотный мотор (0,19 кВт – 12.000 об/мин) - 1 пила Ø 125 мм Z12 |
|||||||||||||||
|
58.06.53 Узел кромочной цикли: Новый узел с цифровыми счетчиками положения для чистовой обработки кромок из ПВХ/АБС с радиусом фаски 2 мм (по требованию) - другие значения). Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки. Точность обработки обеспечивается за счет вертикальных и горизонтальных дисковых копиров, служащих для точной установки циклей относительно точки обработки. Пара ножей входит в компоновку (R= 2мм; другие радиусы – по запросу). Исключение из работы: вручную. - рекомендуется при обработке кромок толще чем 1 мм |
|||||||||||||||
|
58.06.54 Узел клеевой цикли: Новая клеевая цикля с копирами качения. Позволяет осуществлять очистку от остатков клея на стыке плиты и кромки. N.B. Опция доступна только в сочетании с другими группами |
|||||||||||||||
|
58.04.67 УЗЕЛ ДЛЯ ВЫПОЛНЕНИЯ ПАЗОВ - ручное быстрое исключение узла с сохранением рабочей позиции; - механические индикаторы для вертикальной и горизонтальной регулировки. Технические характеристики:
Примечание: 1 пила диаметром 100 мм Z4, 4мм толщина, входит в стандартную поставку; |
|||||||||||||||
|
58.04.44 Полировальный узел Двигатели могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки. |
|||||||||||||||
ПЕРЕЙТИ К ДЕТАЛЬНОМУ ОПИСАНИЮ ПРЕДЛОЖЕНИЯ
- Бренд SCM
- Страна: Италия
- Вес: 860 кг
- Транспортные габариты станка, мм 3800 х 1100 х 1500 мм
