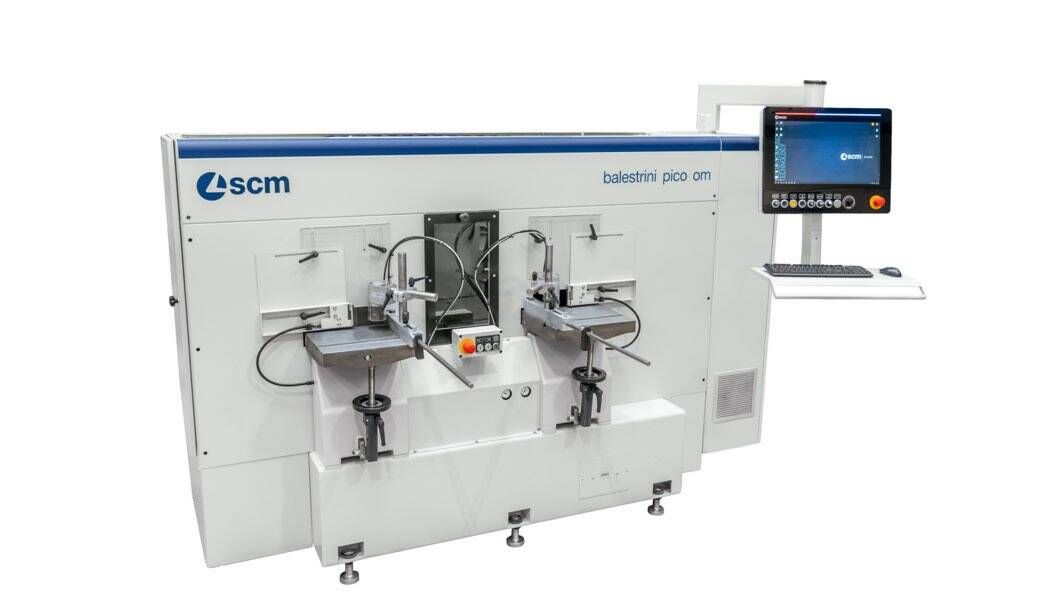

Двусторонний шипорезно-пазовальный станок с ЧПУ
Предназначен для изготовления элементов стульев и столов, таких как ножки, поперечины и спинки, из массива древесины.
Благодаря своему уникальном дизайну станок имеет две рабочие станции, полностью готовые к использованию, для простого перехода от обработки торцов к продольной обработке криволинейных элементов.
Преимущества
МОЩНОСТЬ И ЭРГОНОМИЧНОСТЬ
Шипорезная группа мощностью 4,5 кВт и пазовальная группа мощностью 2 кВт позволяют изготавливать шипы и пазы при сниженном количестве проходов. Глубина шипорезной и пазовальной обработок регулируется в зоне парковки, используемой также для удобного технического обслуживания инструментов. .
ДВА СТАНКА В ОДНОМ
Обработки торцов и продольные обработки производятся в разных местах, но одним и тем же станком, что расширяет область его применения и снижает занимаемое на предприятии место.
Панель управления станка, размещённая на подвижной планке, поворачивается вслед за оператором на рабочем месте.
БЕЗОПАСНОСТЬ И ЧИСТОТА
Полное закрытие станка обеспечивает его защиту, что не сказывается отрицательно на простоте его использования и поддерживает в чистоте внешнее пространство.
Аспирационные патрубки, располагаемые сбоку, позволяют направлять стружку и пыль в вытяжную систему.
MAESTRO ACTIVE JOINT
Это новый интерфейс "человек-машина", имеющий чрезвычайно простой, но эффективный дизайн, который позволяет вызывать многочисленные макросы для программирования шипов, отверстий и пазов.
Эксклюзивное приложение CAD/CAM "Smart pro lite" делает станок самым настоящим обрабатывающим центром.
Технические данные
| ПАРАМЕТРЫ ФРОНТАЛЬНЫХ РАБОЧИХ СТОЛОВ | |||
| Сечение детали (ширина*толщина) | Прямой рез (Мин.) Прямой рез (Макс.) | 10 x 10 мм 15 x 8 мм 200 x 60 мм | |
| Длина детали | Мин. Макс. | 100 мм 880 мм | |
| Размеры шипа | Длина горизонтального шипа (Макс.) Толщина (Макс.) Высота | 200 мм 30 мм 8 ÷ 50 мм | |
| Наклон шипа | 0° ÷ 90° | ||
| Макс. Производительность | 720 шипов/час | ||
| Размеры отверстий | Диаметр отверстия (Макс.) Длина (Макс.)Толщина (Макс.) | 16 мм (удвоение путем интерполяции) 140 мм 16 мм (удвоение путем интерполяции) | |
| ПАРАМЕТРЫ ЗАДНИХ РАБОЧИХ СТОЛОВ | |||
| Сечение детали (ширина*толщина) | Мин. Макс. | 15 x 15 мм 100 x 60 мм | |
| Длина детали | Мин. Макс. | 180 мм 1350 мм | |
| Размеры отверстий | Диаметр отверстия (Макс.) Длина (Макс.) Толщина (Макс.) Глубина (Макс.) | 16 мм (удвоение путем интерполяции) 140 мм 16 мм (удвоение путем интерполяции) 50 мм |
Шипорезные станки, Пазовальные станки, Профилирующие фрезерно-шлифовальные станки balestrini pico om
Предназначен для изготовления элементов из массива дерева для столов и стульев, таких как ножки, перекладины и спинки стульев.
Благодаря своей уникальной конструкции станок имеет два готовых к использованию рабочих стола, что позволяет легко переключаться с поперечной на продольную обработку изогнутых элементов.
МОЩНОСТЬ И ЭРГОНОМИКА
Устройство для шипового соединения мощностью 4,5 кВт и устройство для врезного соединения мощностью 2 кВт позволяют изготавливать шипы и пазы за меньшее количество проходов. Глубина шипового соединения и врезного соединения регулируется на площадке для хранения, которая также используется для обслуживания инструмента.
ДВА СТАНКА В ОДНОМ
Операции по обработке верхней и продольной поверхностей выполняются на разных рабочих станциях, но на одном станке, что расширяет возможности применения и уменьшает общие габариты.
Панель управления, установленная на мобильной опоре, следует за оператором к рабочему месту.
БЕЗОПАСНОСТЬ И ЧИСТОТА
Полный корпус машины обеспечивает защиту, не снижая удобства использования, и сохраняет чистоту окружающей среды.
Боковые вытяжные отверстия позволяют направлять стружку и пыль в вытяжную систему.
MAESTRO ACTIVE JOINT
Это новый человеко-машинный интерфейс с чрезвычайно простым и эффективным дизайном, который позволяет выбирать множество макросов для программирования шипов, отверстий и пазов.
Эксклюзивная система CAD/CAM Smart pro lite делает его универсальным обрабатывающим центром.
Технические характеристики
| ОСОБЕННОСТИ ОБРАБОТКИ ПЕРЕДНИХ РАБОЧИХ СТОЛОВ | ||
| Поперечное сечение заготовки (ширина и толщина) | С прямым резом мин. | 10 x 10 мм |
| С прямым резом макс. | 200 x 60 мм | |
| Длина заготовки | Мин. | 100 мм |
| Макс. | 880 мм | |
| Размеры шипа | Длина по горизонтали макс. | 200 мм |
| Толщина макс. | 30 мм | |
| Высота | 8 ÷ 50 мм | |
| Наклон шипа | 0° ÷ 90° | |
| Производительность макс. | 720 шипов в час | |
| Размеры отверстий или врезок | Диаметр отверстия макс. | 16 мм (удвоение путем интерполяции) |
| Длина врезки макс. | 140 мм | |
| Толщина врезки | 0 ÷ 16 мм (удвоение путем интерполяции) | |
| Глубина отверстия или врезки макс. |
30 мм для отрезаемых частей 50 мм для отрезаемых частей |
|
| ОСОБЕННОСТИ ОБРАБОТКИ ЗАДНЕГО РАБОЧЕГО СТОЛА | ||
| Поперечное сечение заготовки (ширина и толщина) | Мин. | 15 x 15 мм |
| Макс. | 100 x 60 мм | |
| Длина загружаемой заготовки | Мин. с 2-мя КОМПАКТНЫМИ НАСАДКАМИ БЕЗ ЗАЖИМОВ | 180 мм |
| Макс. | 1350 мм | |
| Длина обрабатываемой заготовки | Мин. с 2-мя КОМПАКТНЫМИ НАСАДКАМИ БЕЗ ЗАЖИМОВ | 180 мм |
| Макс. | 1100 мм | |
| Размеры отверстий или врезок | Диаметр отверстия макс. | 16 мм (удвоение путем интерполяции) |
| Длина врезки макс. | 1100 мм | |
| Толщина врезки макс. | 16 мм (удвоение путем интерполяции) | |
| Глубина отверстия или врезки макс. | 50 мм | |
- Бренд Balestrini
- Страна: Италия
